1、安裝要求：

（1）、一般渦街流量計安裝場所的環境溫度應符合技術要求。

（2）、安裝場所不能有強烈的振動和強磁干擾。當有強烈振動時應采取減振措施。如用減振支撐或吸振軟橡膠墊等。

（3）、安裝場所應保證安裝和維修操作方便。

（4）、安裝現場的周圍不能充滿腐蝕性氣體、不能有被水淹沒的可能。

（5）、對于現場顯示的流量計不能陽光直接照射和暴曬，遇此情況應采取必要的遮光措施。

（6）、渦街流量計上的流向箭頭的方向應與管道內流體流動的方向一致。

（7）、測量液體時一定要保證管道處于滿管狀態。需要垂直安裝時，流體應自下向上流動。

（8）、流量計的上游不應設置流量調節閥，而是把流量調節閥放在流量計的下游。

（9）、渦街流量計安裝的上、下游應根據現場的狀況配置足夠長度的直管段。（見下表）

（10）、安裝流量計的管道內徑應與渦街的內徑相同，如不同，應在流量計的上、下游各加一段過渡管，過渡管的長度應符合上述表格中直管段長度的要求。

（11）、在現場安裝時，流量計的上、下游直管段長度應滿足上表的要求，即使這樣按照日本工業標準JIS Z 8766：2002的規定，流量計現場使用的誤差比在實驗室最少增大0.125％，如果上、下游直管段不能滿足要求，則至少增大0.25％或更多，若是直管段與要求相差太多，則有可能無法進行正常測量。

（12）、如果現場的條件不能提供表中所規定的上游直管段長度時，可采取下述措施：

①、對實驗室做出的儀表系數進行修正，日本工業標準JIS Z 8766：2002對直管段不足時的附加不確定度做了具體規定，生產廠家可以按此規定并根據現場的具體情況，對儀表中原有的儀表系數進行修正。注意：此修正只能由流量計的生產廠進行。

   ②、在流量計上游直管段長度不足，又沒有因直管段長度不足而對儀表系數偏移和精度進行修正的有效數據時，可采用在流量計上游加裝流動調整器的方法，來消除上游阻流件的影響。流動調整器一般采用單板式流動調整器，此流動調整器需由儀表用戶在采購時向生產廠家訂購。

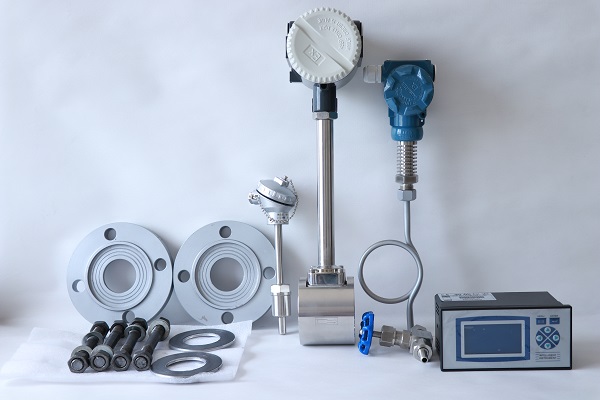

（1）、渦街流量計按下圖的方式進行安裝，需要進行壓力或溫度補償時，應另備壓力變送器和溫度變送器。取壓孔的位置設置在傳感器下游3～5DN處，取壓孔直徑為6～13mm。測溫點設置在傳感器下游6～8DN處。（如上圖3示）

（2）、法蘭卡裝式流量計在管道上安裝時，為確保安裝準確可靠，可先將流量計、卡裝法蘭用螺栓連接后，再將卡裝法蘭焊接在管道上。為防止焊接時因溫度過高造成流量計損壞，應先點焊，而后把流量計拆下，再進行焊接。

（3）、為了便于維修和檢查，可以設置旁路管，旁路管安裝在流量計上、下游直管段的外側，以防止其影響流量計的測量。

（4）、防瀑型渦街的安裝須按照GB3836.15-2000《爆炸性氣體環境用電氣設備》第15部分：《危險場所電氣安裝（煤礦除外）》的有關規定進行。
