插入式超聲波流量計TUF-2000SW-TC-1主要應用于自來水，電廠或者熱力公司循環水，要求
水質清澈，主要以地下水為基準。
基礎參數：
精度等級：1.0%
供電方式：220V交流電，或者8-36V直流電。
輸出方式：RS485，或者 模擬量輸出4-20毫安模式。
流速范圍：0-±10m/s,正反向測量。
測量介質：清水、汽油、柴油、酒精、等單一均勻介質（密度為1左右，接近自來水）。
管道材質：主要以碳鋼（鐵管）、PVC塑料、小口徑PE管，壁厚不能大于10毫米。
（注意：還可接入三線制PT100作為超聲波熱量表）
傳感器參數：
適用于可直接焊接的管道
壁厚≦20mm的管道
口徑DN50-DN6000
溫度范圍-30℃-160℃
參數設置：
不論設置什么參數都先按菜單MENU按鍵然后輸入菜單號
插入式傳感器類型可改成TC-1型探頭
參數設置順序依次為：MENU11（外徑）、12、13（顯示）、23、24、25（顯示）
設置完畢任何參數后都需要按MENU26 顯示固化參數并總使用，再按2次ENT即
可保存。
接線圖：
傳感器安裝：
通常插入式傳感器只能用Z法安裝，選擇傳感器的安裝類型為插入探頭TC-1
選擇安裝為要求管道直管達到前十倍內直徑，比如DN100管，要求傳感器前端
直管為1000毫米。選擇好安裝位置按照MUNU25提示距離90.8873安裝
Z法安裝圖示

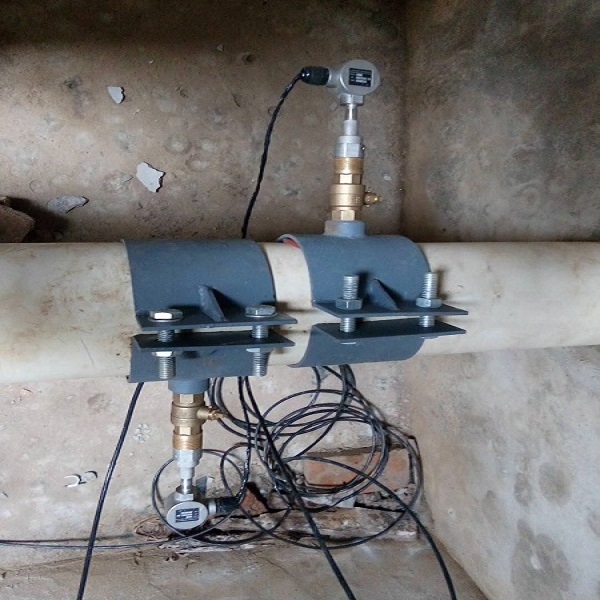

遇到塑料管需安裝管箍：
